型號：琉璃瓦 L1050-220 厚度：2.3mm、2.5mm、3.0mm 長度：按節距的倍數訂做 顏色：棗紅、磚紅、灰色 寬度：1050mm；有效寬度：960mm 波距：160mm；節距：219mm
截面圖

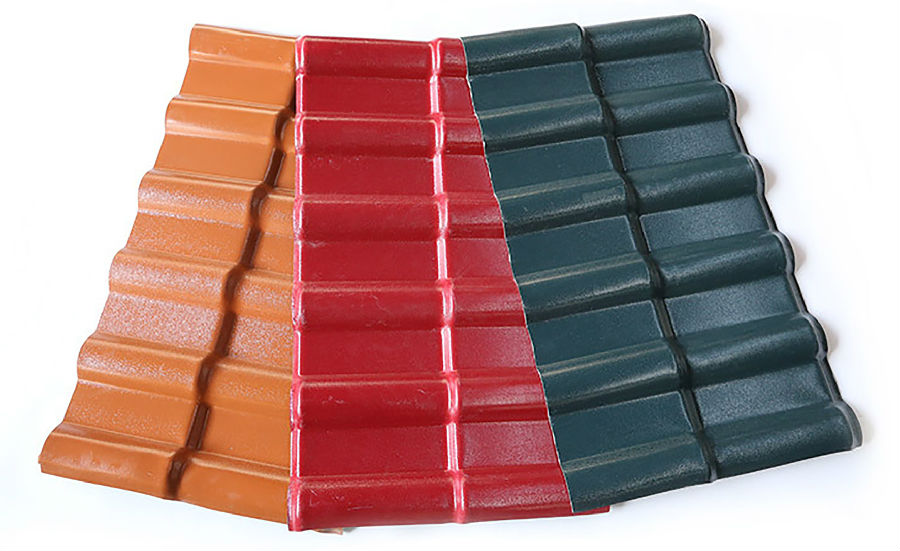

樣品圖
工程實景圖 型號：梯型瓦 T1068-35 厚度：2.5mm、3.0mm 長度：按客戶的要求訂做 顏色：棗紅、磚紅、灰色 寬度：1068mm；有效寬度：1000mm 波距：250mm；

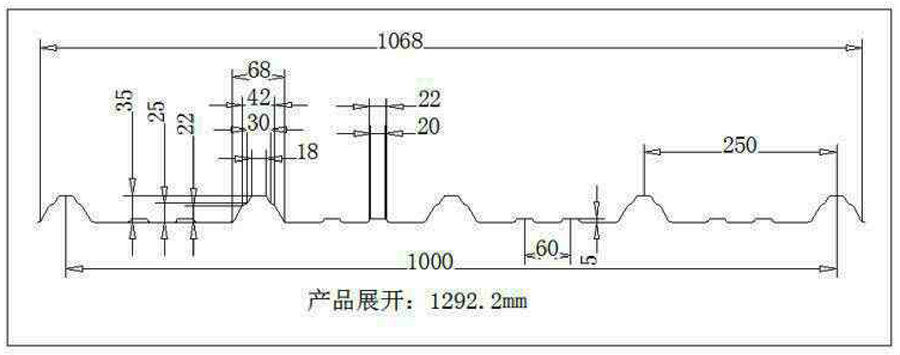

截面圖

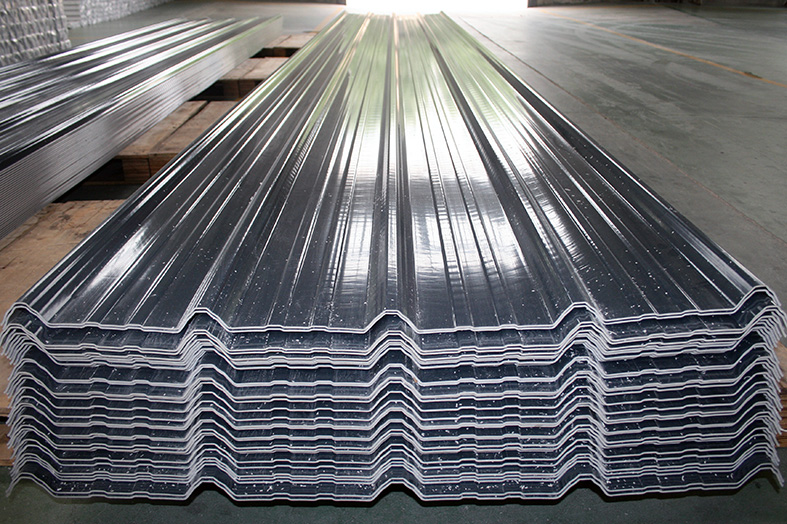

樣品圖

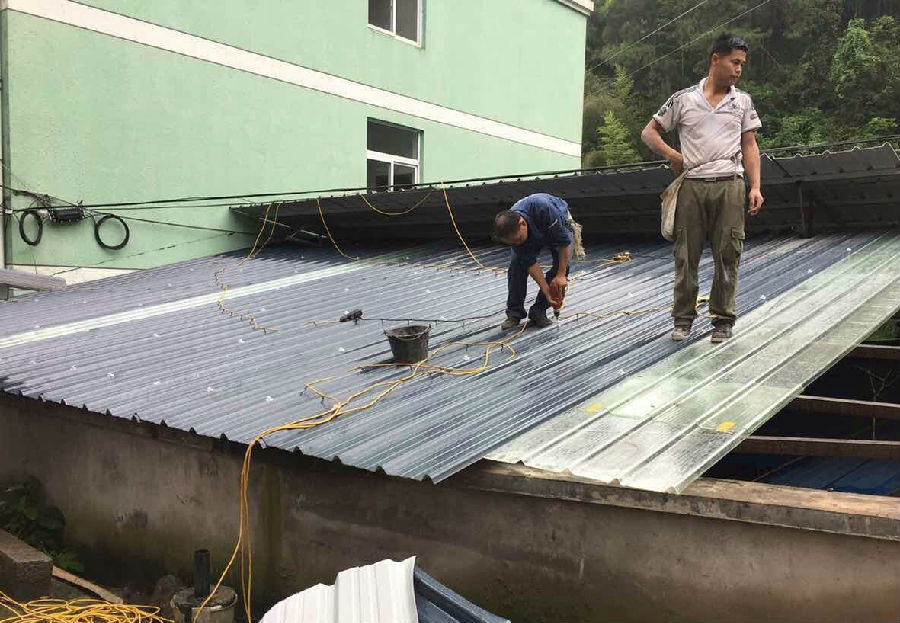

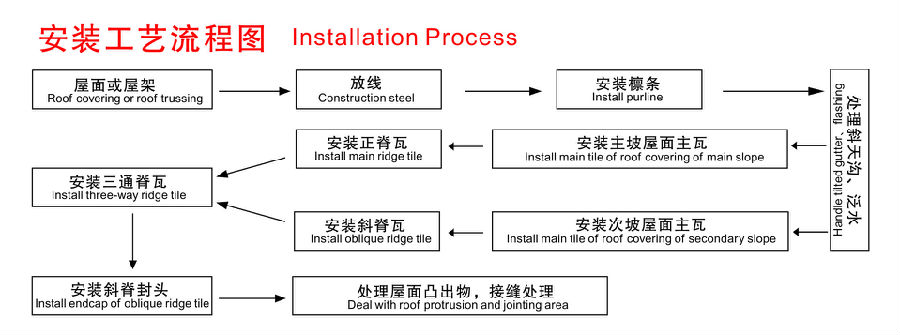

工程實景圖 ASA合成樹脂瓦安裝要?jiǎng)t及流程

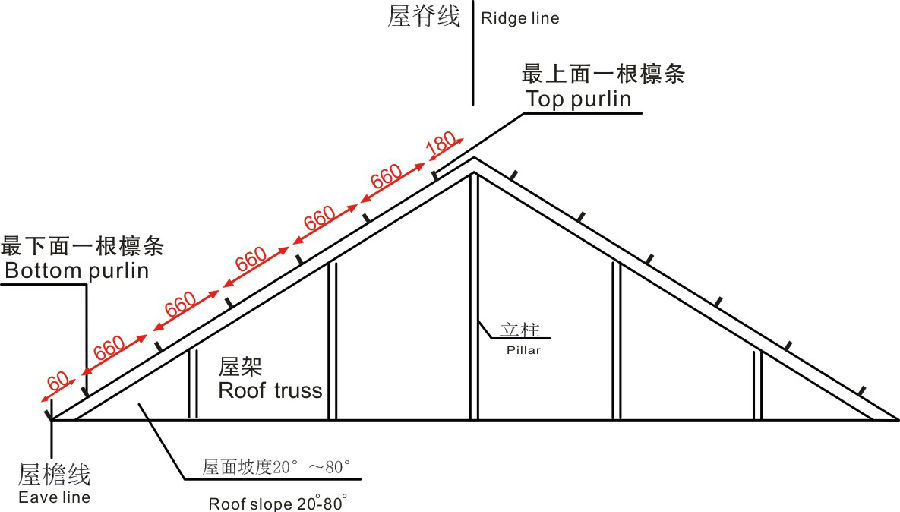

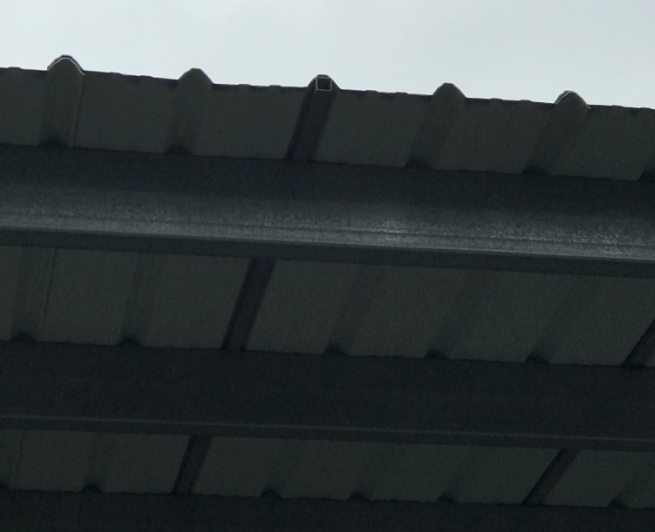

1、屋面 合成樹脂瓦適用于坡度為20~80的坡面， （1）鋼筋混凝土屋面 ①檁條通過預埋件固定在混凝土屋面上，要求檁條表面平整，間距準確，保證屋面平整性。 ②預埋件及檁條無論是鋼材還是木材都需做防腐處理。鋼檁條需焊接在鋼預埋件上；木檁條可直接固定在預埋件上。 （2）木制屋面 ①木制板面平整、材質變形小。 ②木板與檁條或屋面梁之間用鍍鋅釘或螺栓連接。 （3）鋼結構屋面 ①鋼結構屋面要求屋架、檁條等構件平整，保證屋面平面性。 ②所用鋼材經過防腐處理。 ③合成樹脂瓦不宜直接覆蓋在保溫材料上使用。為有效地幫助瓦片在夏季解決自身散熱問題，防止瓦片變形，我們禁止在合成樹脂瓦下方使用任何材質的保溫材料。 2、檁條 (1) 檁條可選用方管（60mm*40mm*3mm）或C型鋼（100mm*50mm*20mm*3mm）或防腐木方（60*40mm）。(其它尺寸的檁條，強度不能小于前述要求） (2）最上面檁條位置距屋脊180mm，便于安裝正脊瓦；最下面檁條距屋檐線60mm,便于安裝滴水檐；主瓦檁條間距不大于660mm，由下往上排列（見屋架和檁條位置示意圖）。對于梯形瓦，需在主瓦中間波峰下縱向支撐方鋼（如圖1）。若屋面坡度較小、或主瓦壁厚2.5mm以下、或廠房溫度較高，應適當減小檁條間距。  圖1 3、主瓦安裝 （1）梯形瓦主瓦安裝時要根據當?shù)仫L(fēng)向，逆向安裝，橫向搭接一個瓦波，兩坡同時進行。琉璃瓦主瓦安裝，為防止橫向單向搭接累計造成的傾斜和不平整現象，要一上一下排列，即第二張瓦扣壓在第一、第三張瓦之上，第四張扣壓在第三、第五張瓦之上，以此類推。安裝過程中要隨時檢查瓦底與施工線的垂直，確認無誤后再將固定件安裝齊全。 （2）坡面縱向長度小于7米，建議縱向采用一張瓦片；縱向長度大于7米，建議多張瓦片搭接相連。縱向搭接時，琉璃瓦搭接一個完整竹節波形；梯形瓦搭接大于300mm. 4、正脊瓦安裝 （1）正脊瓦兩側有承接口，兩張搭接時，上層脊瓦的大頭扣住下層脊瓦的小頭。 （2）安裝正脊瓦要從一側開始，第一張應截去大頭部分，便于正脊瓦封頭安裝以及使正脊瓦搭接處和主瓦搭接處錯開，使脊瓦安裝平整。 （3）最后一張脊瓦的多余部分應切除。 5、斜脊瓦安裝 （1）斜脊瓦兩側有承接口，兩張搭接時，上層脊瓦的大頭扣住下層脊瓦的小頭。 （2）斜脊瓦中心線與斜檐對齊，在瓦片瓦波突起部分使用專用緊固配件將斜脊瓦與主瓦連接。一般一側固定三點，鋪設方向由下而上。 （3）最上面一張斜脊瓦多余部分應切除. 6、三通脊瓦安裝 （1）三通脊瓦安裝在三個屋面的交匯處，用于連接相交的三個脊瓦。 （2）三通脊瓦在在其他脊瓦上，使用專用緊固件固定，一般各項固定4~6個點。 （3）三通脊瓦與屋面坡脊角度不符合時，可現場加熱重新成型矯正。 7、斜脊瓦封頭安裝 （1）斜脊瓦封頭安裝在斜脊瓦最下端。 （2）斜脊瓦封頭安裝在斜脊瓦下部，一般一側固定2點。 8、固定件為專用配件。安裝時，先用電鉆鉆孔，孔徑要比螺釘絲桿大2mm。自攻螺絲建議選用直徑大于6mm。
溫馨提示：華之杰ASA合成樹脂瓦產品廣泛應用于各類永久建筑的屋面裝飾，尤其適用于平改坡工程和高檔廠房（尤其是化學工廠），詳細了解請致電公司免費客服電話400-8879838。中國新型屋面瓦專業研發制造商華之杰，竭誠為您服務！
